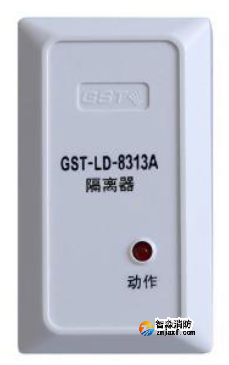

海灣GST-LD-8313A隔離器

 取代原產品海灣 GST-LD-8313隔離器   尺寸從原來的 86mm×86mm×43mm 變?yōu)榱?/span>86mm×50mm×31mm。

　　新老產品特性一致，基本可以混用。但請注意新型號無法與老型號混合在海灣GST200控制器中一起使用。

一、海灣GST-LD-8313A隔離器概述

　　海灣GST-LD-8313A隔離器主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。

　　采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　輸入、輸出信號無極性。

　　隔離器端口采用電壓檢測，產品性能更可靠。

二、海灣GST-LD-8313A隔離器參數

　?。?）工作電壓：總線24V允許范圍：16V～28V

　　（2）工作電流：待機電流≤0.34mA動作電流≤2.00mA

　?。?）動作確認燈：黃色

　?。?）使用環境：

　　                        溫度：-10℃～+50℃

　　                        相對濕度≤95%，不結露

　?。?）外殼防護等級：IP30

　?。?）外形尺寸：86mm×50mm×31mm（帶底殼）

三、GST-LD-8313A隔離器接線

　　隔離器的外形尺寸及結構與GST-LD-8300A型輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如圖：

其中:

　　Z1、Z2：輸入信號總線，無極性

　　ZO1、ZO2：輸出信號總線，無極性

　　布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的耐火RVS雙絞線。
