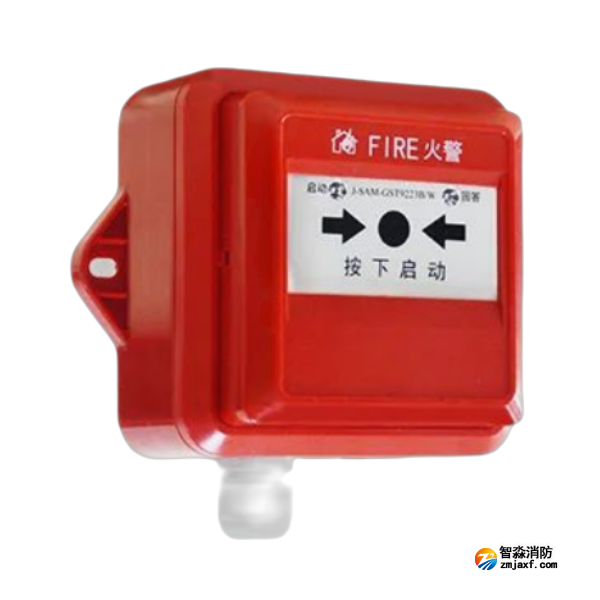

海灣J-SAM-GST9223B/W消火栓按鈕 防水IP67消報

一、海灣J-SAM-GST9223B/W消火栓按鈕概述

海灣J-SAM-GST9223B/W消火栓按鈕(以下簡稱消火栓按鈕) 表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本消火栓按鈕滿足IP67防護等級，適用于管廊等場所。本按鈕主要具有以下特點：

（1）按鈕內部結構密封，外電纜接線后密封，安裝和接線簡單方便。

（2）消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。

（3）消火栓按鈕動作機構采用專利設計，抗灰塵能力強。

（4）按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。

（5）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

（6）地址碼為電子編碼，可現場改寫。

二、海灣J-SAM-GST9223B/W消火栓按鈕功能特點主要技術指標

（1）工作電壓：總線24V

（2）工作電流：監視電流≤0.8mA，報警電流≤1.0mA

（3）輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤0.1?

（4）線制：與火災報警控制器信號二總線連接

（5）編碼方式：電子編碼

（6）啟動零件型式：重復使用型

（7）啟動方式：人工按下按片

（8）復位方式：用專用鑰匙手動復位

（9）指示燈：紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮。

（10）使用環境：溫度：-40℃～＋55℃，相對濕度≤95%，不凝露

（11）外形尺寸：140mm×110mm×66.5mm (含底殼)

（12）外殼防護等級：IP67

（13）殼體材料和顏色：ABS，紅色

（14）重量：約 280g(含底殼)

（15）安裝孔距：122mm

（16）執行標準：GB 16806-2006
